Автоматизированная система мониторинга зданий и сооружений
AKKE S-MEASURE для вашей безопасности
AKKE S-MEASURE- запатентованная система мониторинга зданий и сооружений предназначена для контроля за такими параметрами как угол наклона, осадок грунта, деформация, вибрация, влажность, температура.
Система может использоваться во всех типах конструкций: плотинах, мачтах, высотных и больше пролетных конструкциях, мостах, и приспособлена к работе в сложных условиях. Результаты мониторинга поступают в режиме реального времени, позволяя владельцам заранее планировать ремонтные работы и предотвратить риски повреждений конструкции.
Цель мониторинга
Основной целью мониторинга за состоянием сооружений и зданий в режиме Online является сбор и хранение результатов измерений для последующего тщательного изучения влияния временных и постоянных нагрузок на объекты строительства различного типа.
Практическая польза мониторинга

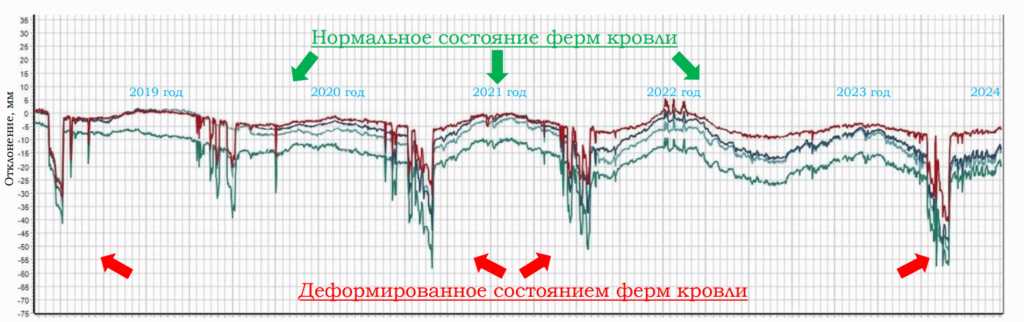

На диаграмме отражено состояние конструкции за 5-летний период. В зимнее время под весом снега и льда кровельные конструкции начинают прогибаться, однако возвращаются близко к исходной позиции летом. Корректная интерпретация информации позволит заблаговременно планировать мероприятия по усилению конструкции или проведению ремонтных работ.

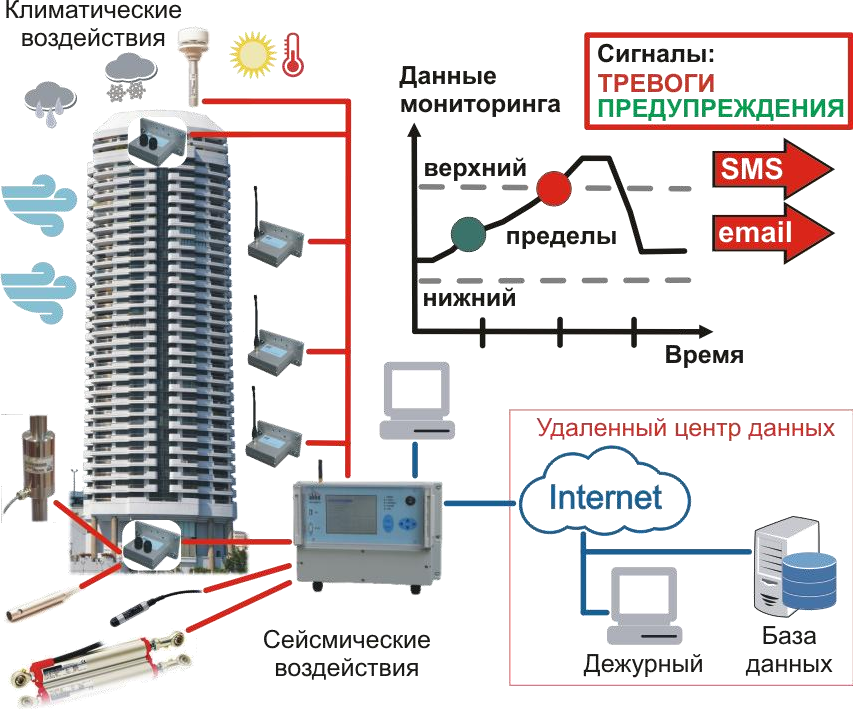

Структура системы мониторинга
Компания TestConstruction использует различные технологические решения, такие как MЭMС,волоконно-оптические технологии для обеспечения лучших и самых надежных систем мониторинга для различных объектов.
Инженерно — технический состав нашей компании принимает оказывает консультационную поддержку на всех этапах реализации проекта начиная от дизайна до пусконаладки системы.

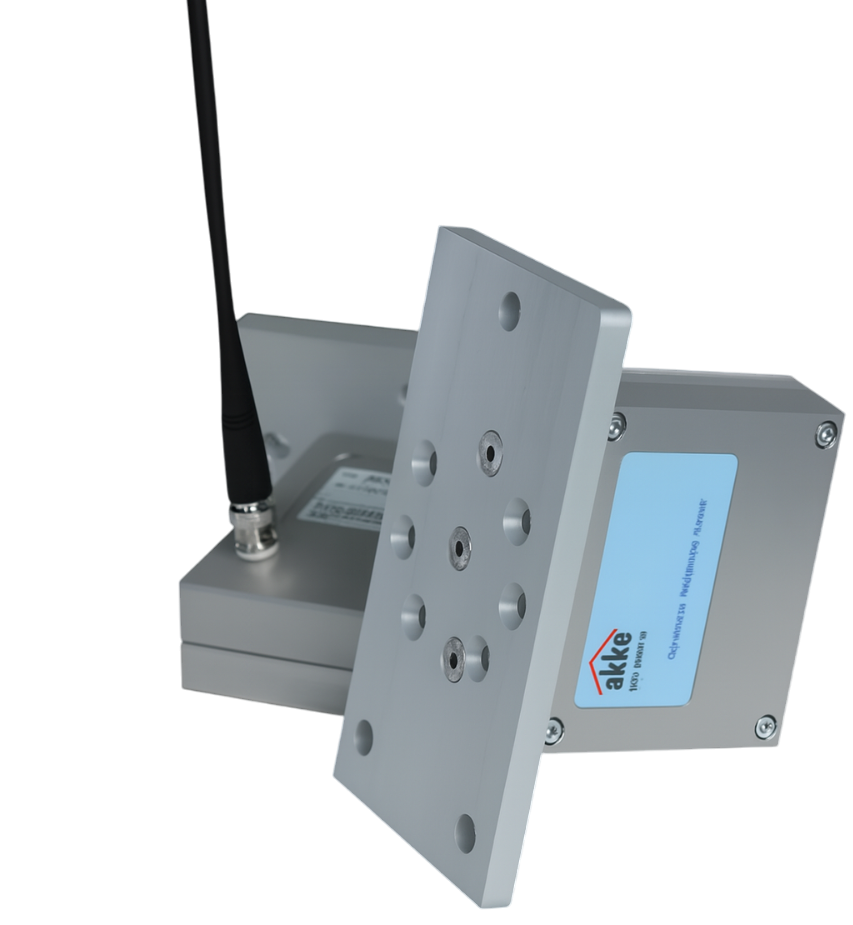

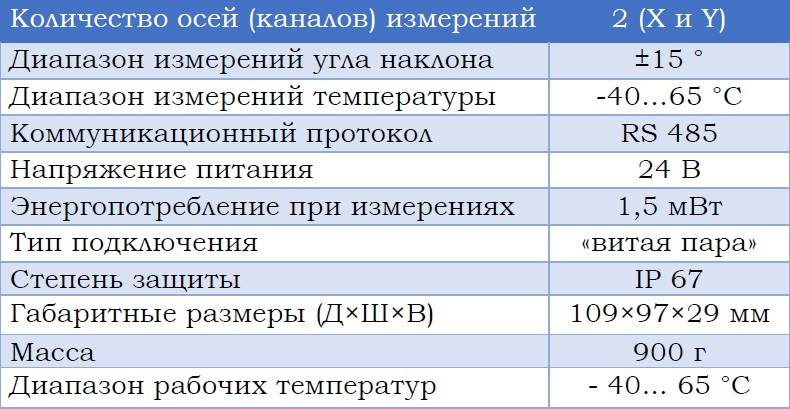

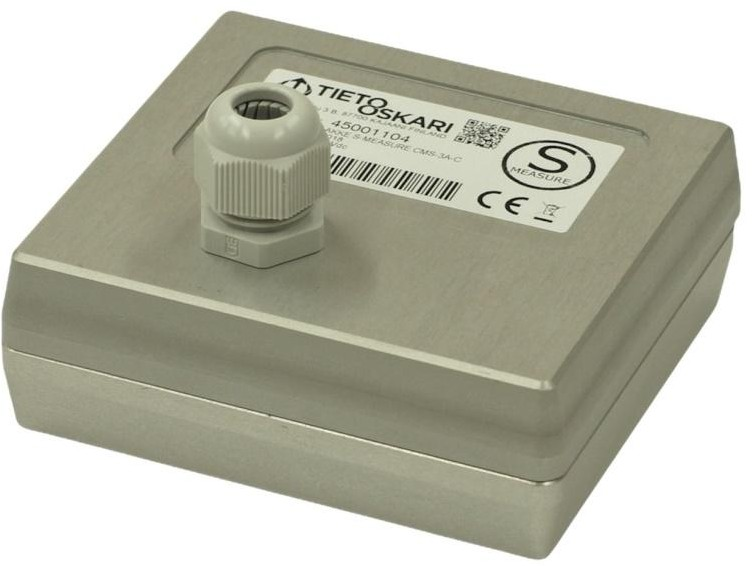

Инклинометр
Цифровой инклинометр предназначен для мониторинга за состоянием конструкций, таких как балки, колонны, мачты, фермы. Датчик позволяет определять значение изгиба, прогиба, скручивания, перекоса.

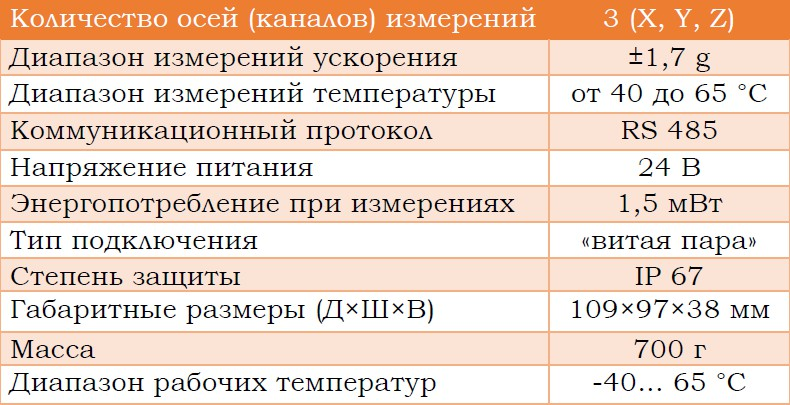

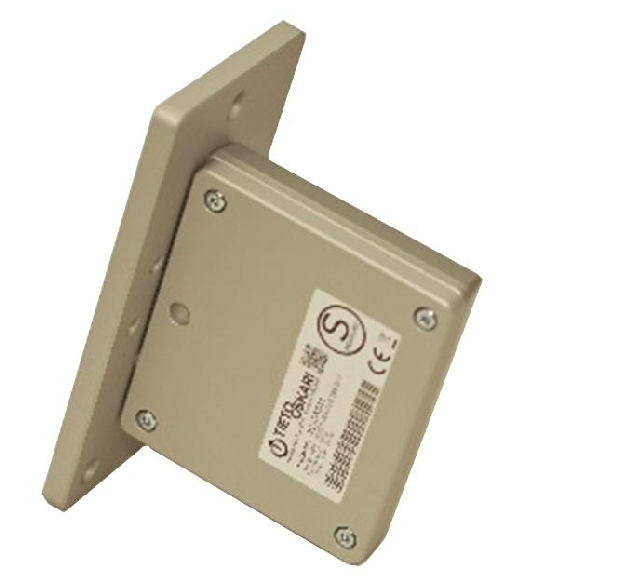

Акселерометр
Цифровой акселерометр предназначен для определения величины ускорений и вибраций механизмов, конструкций, зданий и сооружений.

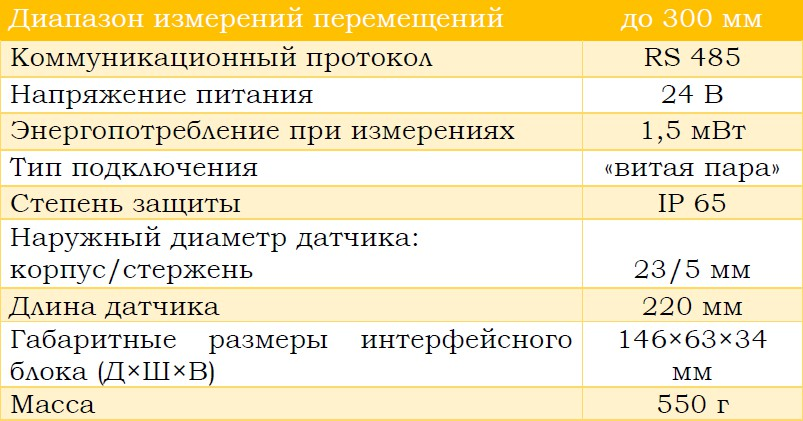

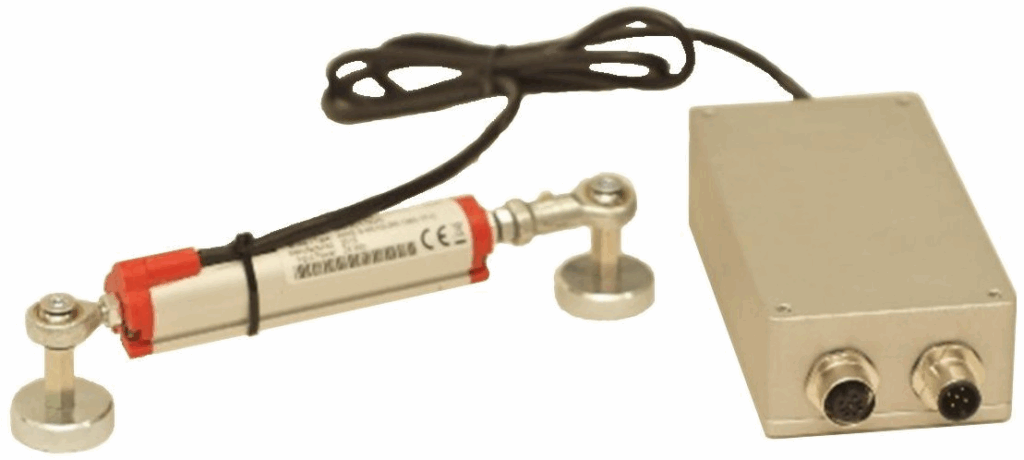

Датчик перемещений
Цифровой датчик перемещений предназначен для измерения движения строительных компонентов в различных типах соединений или изменения расстояния в компенсационных стыках и между параллельными колоннами или балками.

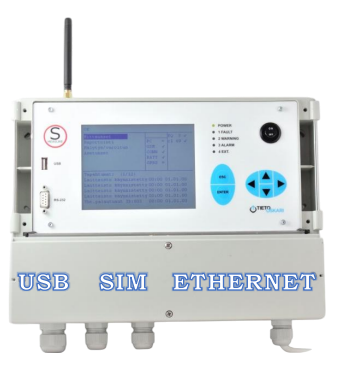

Центральный блок АСМ
Центральный блок предназначен для сбора и обработки данных, поступающих от датчиков.
Пользовательский интерфейс приведен на трех языках: финском, английском, русском.
Система AKKE S-MEASURE легко интегрируется с другими системами.
Центральный блок позволяет полноценно управлять АСМ без подключения к автоматизированному рабочему месту и персональному компьютеру.
Выгрузка данных с центрального блока возможна при помощи USB-слота, посредством GSM связи, либо Ethernet-соединения.

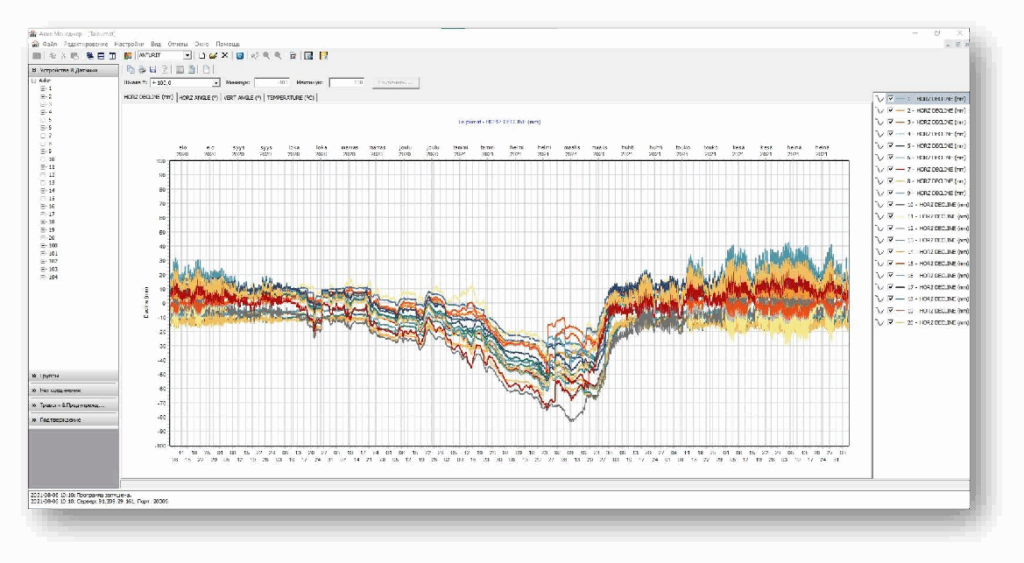

Программное обеспечение АСМ полностью русифицировано. ПО позволяет формировать отчеты как по отдельному датчику, так и по группам за выбранный период времени. Также в главном окне отражается состояние всего оборудования входящего в состав системы: к примеру, «ОК», «Предупреждение», «Тревога», «Нет соединения». После успешной пусконаладки АСМ, производитель проводит тренинг для сотрудников заказчика.
Центр дистанционного мониторинга
Функции удаленного мониторинга:
- ведение журнала событий;
- обработка результатов мониторинга;
- постоянный контроль за объектом и системой;
- хранение результатов мониторинга на сервере;
- предоставление отчета в доступной форме;
- оповещение заказчика о зафиксированных тревогах и предупреждениях.
Периодический отчет о состоянии системы мониторинга
Порядок предоставления отчета:
- определение интервала предоставления отчета о состоянии системы;
- формирование и предоставление отчета с подробной информацией;
- Анализ результатов мониторинга совместно с инженерами заказчика.
Отчеты бывают ежемесячные, ежеквартальные, полугодовые, годовые.
