РЕЗИНОМЕТАЛЛИЧЕСКАЯ ОПОРНАЯ ЧАСТЬ С СВИНЦОВЫМ СЕРДЕЧНИКОМ (LRB)
Опорные части стаканного типа разработаны в соответствии с требованиями заказчика, в строгом соответствии с стандартами EN 1337-5, AASHTO, BS5400. Опорная часть стаканного типа компании OVMпрошла сертификацию CE.
ПРОЕКТИРОВАНИЕ СИСТЕМ СЕЙСМОИЗОЛЯЦИИ ДЛЯ МОСТОВЫХ КОНСТРУКЦИЙ
Как показано на рисунке 1, цель изоляции состоит в том, чтобы максимально отделить конструкцию от сейсмического воздействия, которые могут причинить ущерб. Для достижения этой цели можно уменьшить сейсмическое воздействие на конструкцию путем увеличения основного периода конструкции и избежания диапазона концентрации сейсмической энергии.
Однако уменьшение сейсмического воздействия за счет увеличения периода конструкции неизбежно приведет к увеличению смещения конструкции, что может вызвать трудности в проектировании. Для контроля избыточной деформации в конструкцию можно ввести
демпфирующее устройство, чтобы повысить демпфирование конструкции и уменьшить ее смещение. На рисунках 2 и 3 показаны эффекты демпфирования на ускорение и смещение надстройки моста.
СИСТЕМЫ СЕЙСМОИЗОЛЯЦИИ

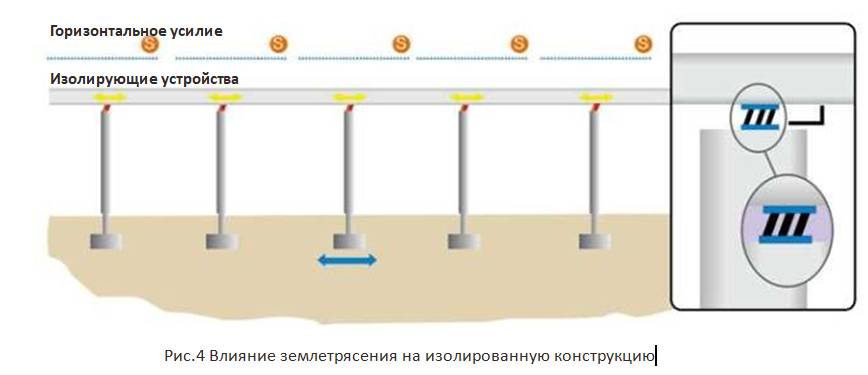

Принцип сейсмической изоляциимостазаключаетсявиспользованииизоляционного устройствадляувеличенияпериодаколебаниймостаиповышениядемпфирующих характеристикконструкции,чтоснижаетреакциюускорениямостовойконструкциивовремя землетрясений.Приэтомсейсмическоевоздействиеравномернораспределяетсянакаждую опору моста, чтобы избежать концентрации нагрузки на одной опоре(Рис.4).
Дляуспешногостроительствасистемысейсмическойизоляциимостаключевойтехнологией являетсяизоляционноеустройствоспревосходнымихарактеристиками,отвечающее требованиям проектирования. Опора срезиновым сердечником изсвинца (LRB)обладает преимуществамипростойконструкции,стабильнойпроизводительностиинизкойстоимости, что является гарантией успешной реализации изоляционного проекта.
ОПОРНАЯ ЧАСТЬ LRB
ОпораLRB
формируетсяпутемламинированиясвинцовыхстержней,слоеврезины,стальных пластинидругихкомпонентов.Свинцовыйстерженьувеличиваетдемпфированиеопорыи поглощаетэнергию;стальнаяпластинаповышаетвертикальнуюжесткостьопоры,позволяя эффективноподдерживатьнадстройку;резиновыйслойпридаетопоревысокуюэластичность, функциювосстановленияформыинесущуюспособность.LRBявляетсяустройством виброизоляции,объединяющимвысокуюнесущуюспособность,высокоедемпфирование, возможностьбольшогогоризонтальногосмещенияифункциювосстановленияформы

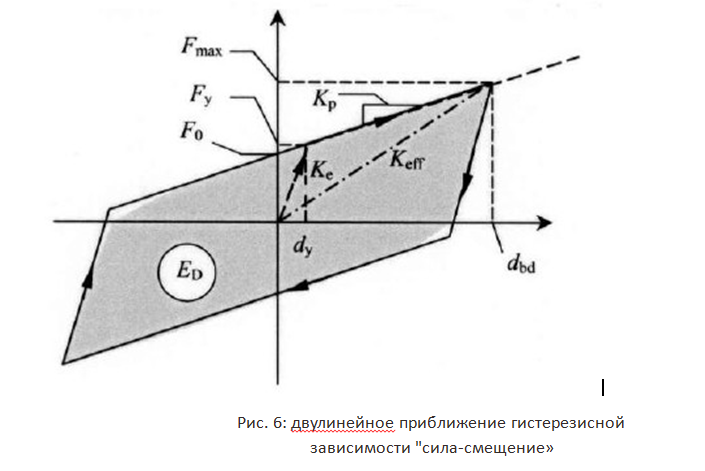

dy= предельное перемещение
dbd= расчетное перемещение изолирующего элемента
ED= рассеянная энергия за цикл при проектном смещении dbd
Fy= сила текучести при монотонной нагрузке
F0= сила при нулевом смещении при циклической нагрузке = Qd
Fmax= максимальная сила, соответствующая проектному смещению dbd
Kp= послеупругая (тангенциальная) жесткость = K2
Keff= эффективная жесткость системы изоляции в главном горизонтальном направлении при расчетном перемещении dbd

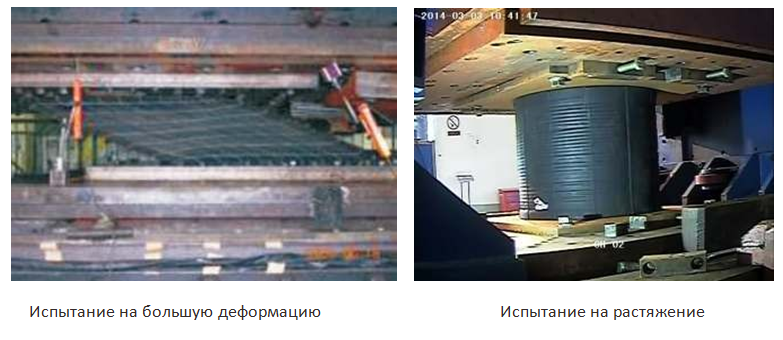

ИССЛЕДОВАНИЕ ОПОРНЫХ ЧАСТЕЙ ТИПА LRB
