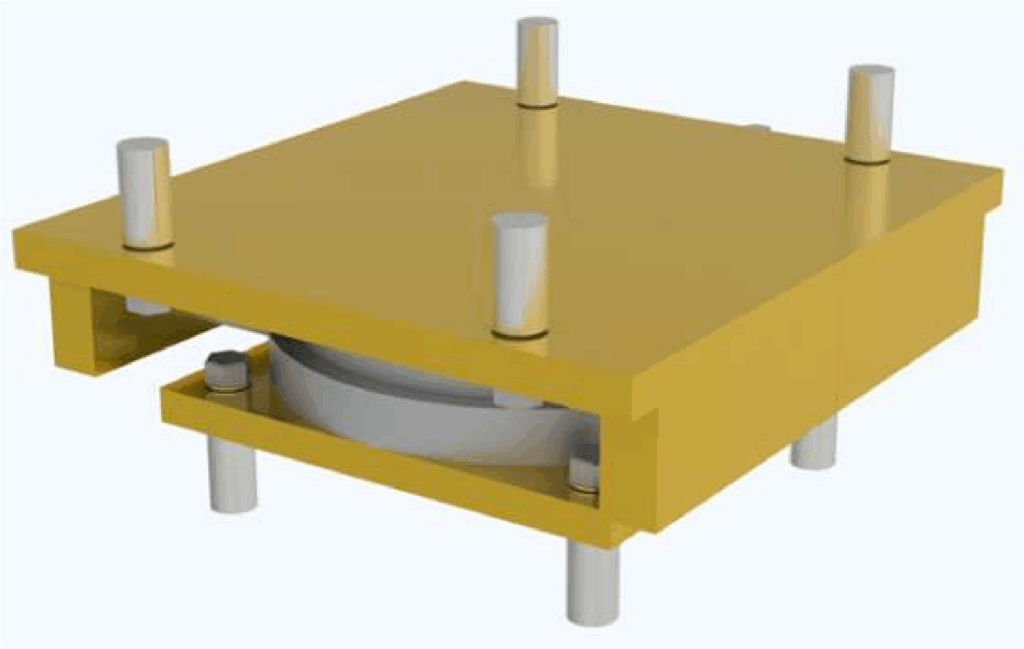

СФЕРИЧЕСКИЕ ОПОРНЫЕ ЧАСТИ
Функциональность и преимущества
Функционал и преимущества
Функционал:
Сферическая опорная часть не только обладает большой грузоподъемностью, большим перемещением, но и подходит для большого угла поворота 0,05 рад или более во всех направлениях. Широко используется в различных пролетах и различных типах мостов, особенно в мостах больших пролетов и со сложными конструктивными решениями.
Преимущества:
-Развитая технология и экономическая эффективность
Учитывая весьма развитую технологию, эксплуатационные характеристики сферических опорных частей проверены крупными проектами в Китае и за рубежом в течение многих лет, при этом имея конкурентоспособную цену.
-Полноценный функционал и широкий спектр применения
Сферическая опорная часть объединяет в себе такие характеристики, как большая несущая способность, большое горизонтальное перемещение, и поворот во всех направлениях, особенно подходит для мостов с большим пролетом, широких мостов, мостов в кривой, рамповых мостов и других конструкций. — Отличное качество и быстрая доставка
Высококачественное сырье, высокоэффективный производственный процесс и строгий контроль качества всегда обеспечивают высокое качество продукции.

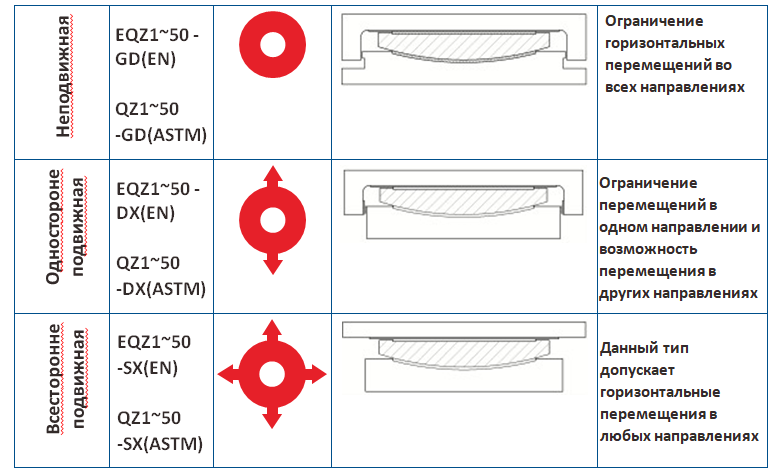

ТИПЫ CФЕРИЧЕСКИХ ОПОРНЫХ ЧАСТЕЙ

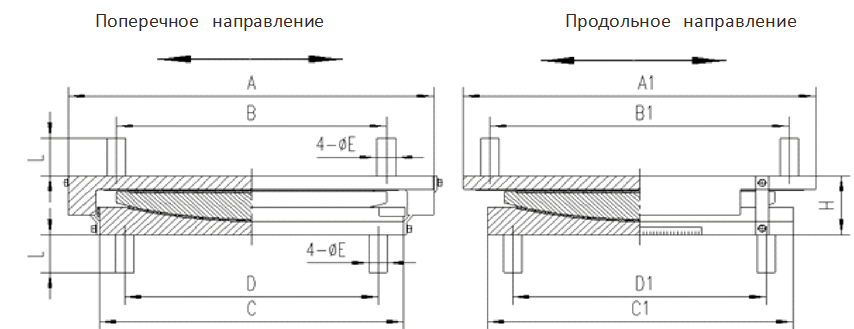

НЕПОДВИЖНАЯ ОПОРНАЯ ЧАСТЬ
Примечание:
Сферическая опорная часть может быть спроектирована в соответствии с EN 1337-5, AASHTO LRFD, Bs5400.
Вертикальная нагрузка до 60000кН по Второй группе предельных состояний (SLS — Serviceability State Limit). Также можем изготовить опорную часть в соответствии с требованиями заказчика.
Горизонтальная нагрузка по Второй группе предельных состояний (SLS) составляет 10% от вертикальной нагрузки, мы также можем спроектировать горизонтальную нагрузку до 20%-40% от вертикальной нагрузки или выше по желанию заказчика. Вращение составляет 0.02rad.
Все технические параметры могут быть разработаны в соответствии с требованиями заказчика

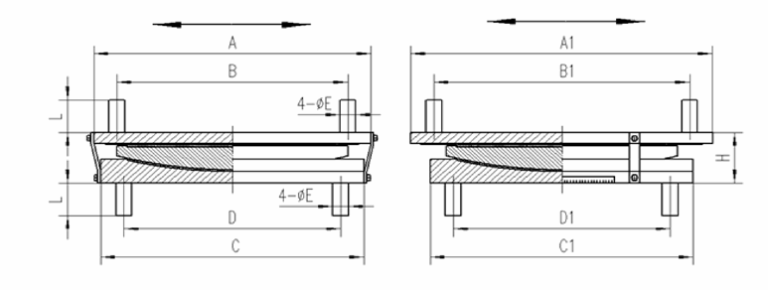

ОДНОСТОРОННЕ ПОДВИЖНАЯ ОПОРНАЯ ЧАСТЬ
Примечания:
Сферическая опорная часть может быть спроектирована в соответствии с EN 1337-5, AASHTO LRFD, Bs5400.
A1,B1 в таблице параметров применимо к перемещениям ±150мм, если необходимы перемещения ±100мм，±200, необходимо уменьшить или увеличить значение A1,B1 в соответствии.
Например:
Для перемещения ±100мм: A1-100, B1-100;
Для перемещения ±200мм: A1+100, B1+100;
Для перемещения ±250мм: A1+200, B1+200;
……
Вертикальная нагрузка до 60000кН по Второй группе предельных состояний (SLS — Serviceability State Limit). Также можем изготовить опорную часть в соответствии с требованиями заказчика.
Горизонтальная нагрузка по Второй группе предельных состояний (SLS) составляет 10% от вертикальной нагрузки, мы также можем спроектировать горизонтальную нагрузку до 20%-40% от вертикальной нагрузки или выше по желанию заказчика. Вращение составляет 0.02rad.
Все технические параметры могут быть разработаны в соответствии с требованиями заказчика.

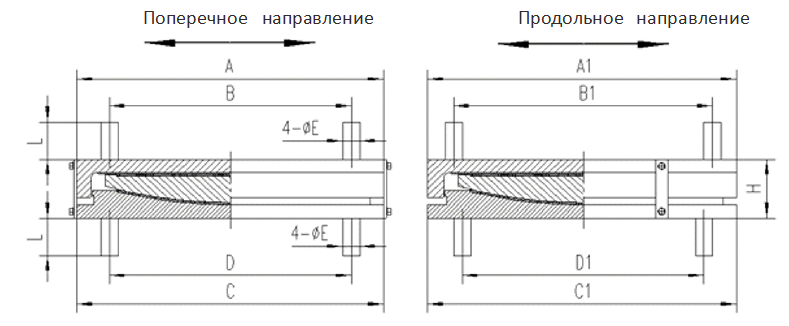

ВСЕСТОРОННЕ ПОДВИЖНАЯ ОПОРНАЯ ЧАСТЬ
Примечания:
Сферическая опорная часть может быть спроектирована в соответствии с EN 1337-5, AASHTO LRFD, Bs5400.
A1,B1 в таблице параметров применимо к перемещениям ±150мм, если необходимы перемещения ±100мм，±200, необходимо уменьшить или увеличить значение A1,B1 в соответствии.
Например:
Для перемещения ±100мм: A1-100, B1-100;
Для перемещения ±200мм: A1+100, B1+100;
Для перемещения ±250мм: A1+200, B1+200;
Поперечное перемещение составляет 40 мм;
Вертикальная нагрузка до 60000кН по Второй группе предельных состояний (SLS — Serviceability State Limit). Также можем изготовить опорную часть в соответствии с требованиями заказчика.
